Воздух в доме

Проект G-0750-0

Система вентиляции коттеджа

Вентиляция – важнейшая инженерная система современного загородного дома. Если она работает совместно с системами отопления и кондиционирования воздуха, то в коттедже круглый год поддерживаются оптимальные для человеческого организма параметры микроклимата.

Работа по подготовке воздуха в коттедже, которую выполняет непосредственно система вентиляции, заключается в поддержании на приемлемом уровне концентрации вредных веществ во всем объеме коттеджа. Увы, все окружающие нас предметы выделяют различные химические элементы, которые зачастую небезопасны для здоровья. Чаще всего это запахи кухни – продукты сгорания масла, топлива, сигаретный дым. В загрязнении атмосферы коттеджа принимают участие и многообразные строительные и отделочные материалы, бытовая техника, мебель из ДСП, влажные ковровые покрытия и др. Интенсивный источник загрязнения и каждый домочадец, легкие которого за час выделяют в воздух коттеджа 16–23 литра углекислоты.

Чтобы не допускать опасного скопления вредных веществ, необходимо постоянно обновлять воздух в помещениях. Ни одна из бытовых систем фильтрации или кондиционирования, не приспособленная подавать в дом свежий воздух, не в силах вернуть воздуху, находящемуся в доме, его природную живительную силу. Для поддержания свежести жилища скорость воздухообмена для одного человека должна составлять не менее 33 м3/ч. Нормы подачи свежего воздуха установлены российскими нормативными документами, но не стоит забывать о рекомендациях стандартов других стран).

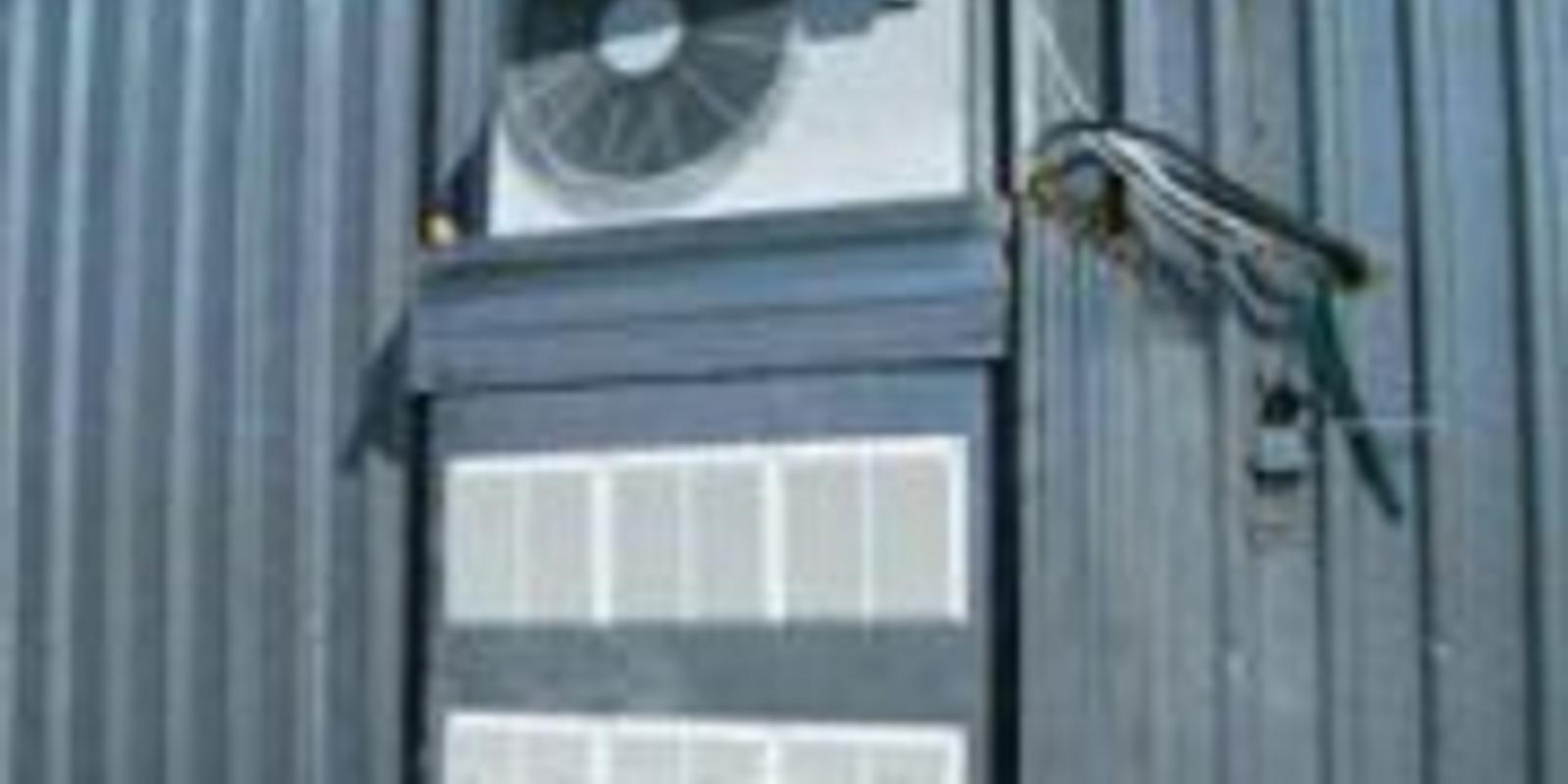

Внешний блок приточной ветиляции

Тип системы и качество жизни

Испокон века в загородных домах устраивали простые, не потребляющие электрической энергии системы естественной вентиляции. Они подразумевали наличие в помещении естественной вытяжки, работающей за счет разности температур наружного воздуха и воздуха в помещении, за счет изменения давления в зависимости от высоты вентилируемого здания и вследствие действия ветра. Возмещение удаляемого из помещений воздуха происходило за счет воздуха уличного, который поступал в комнаты сквозь неплотности в стенах, щели в окнах и т. п., а покидал дом по каналам вытяжной вентиляции или через дымоход. К сожалению, естественная вентиляция сильно зависела от внешних условий и зачастую оказывалась неэффективной.

После того как в строительстве стали широко применять герметичные стеклопакеты и монолитный бетон, что привело к почти полному исчезновению щелей и неплотностей в стенах и окнах, обустроить в коттедже эффективную и комфортную систему естественной вентиляции стало не просто, а в ряде случаев практически невозможно. Современные дома стали похожи на герметичные сосуды, не пропускающие внутрь себя ни капли свежего воздуха. Если летом проветрить жилые комнаты и хозяйственные помещения можно с помощью открытого окна или специальной вентиляционной форточки, то зимой, особенно в комнатах, где есть маленькие дети, проветрить дом и не простудить ребенка практически невозможно. Кроме того, резкое переохлаждение помещений врывающимся в него через открытые окна морозным воздухом или перегрев за счет поступления горячего воздуха приводили к неоправданно высоким затратам на отопление или кондиционирование.

Чтобы избавиться от недостатков процесса естественного проветривания помещений, современные загородные коттеджи стали оборудовать искусственными (механическими) системами приточно- вытяжной вентиляции, благодаря которым в жилище вновь стал поступать столь желанный свежий воздух. Одним из наиболее эффективных способов проветривания загородного дома оказалось обустройство в нем системы вентиляции на базе моноблочной приточной установки.

Вентиляционные каналы Schiedel из легкого бетона для систем естественной вентиляции

В центре воздухообработки

Сегодня моноблочные приточные установки используют в системах вентиляции коттеджей площадью от 10 до 1000 м2. Их назначение – подавать в помещения свежий воздух с улицы, осуществляя попутно его очистку и в холодное время года подогрев до температуры не ниже +17°C. Подготовленный свежий воздух поступает в коттедж, а загрязненный воздух – в объеме притока – покидает его через вентиляционные каналы в санузлах и на кухне. Если естественная вытяжная вентиляция не работает, то в одном из помещений, например на кухне, организуется проем в стене с гравитационными жалюзи (они открываются потоком покидающего коттедж воздуха и закрыты, когда приточная установка выключена) или в стену встраивается вытяжной вентилятор, запускаемый и регулируемый автоматикой моноблока.

Различают два типа приточных моноблоков. Первый тип – аппараты для обслуживания одного помещения, например зала для приема гостей, спальни и т. п. Выглядят они вполне современно, монтируются со стороны помещения, на стене, например под окнами: связь с окружающей средой осуществляется через пробуренный в стене вентиляционный канал диаметром около 100–150 мм, замкнутый снаружи вентиляционной решеткой. Однокомнатные вентиляционные моноблоки можно монтировать в уже отделанные помещения, не нарушая интерьера, и всего за несколько часов. Разводки воздуховодов по помещениям при этом не требуется. Подобную технику выпускает компания ЛАБОРАТОРИЯ КЛИМАТА (Россия) – модель «Сфера», BB-CONSULTING и некоторые другие фирмы. Стоимость вентустановки для одной комнаты с учетом монтажа составляет порядка $600–1200.

Второй тип приточек – моноблоки для обслуживания одного или нескольких помещений (для удобства идентификации назовем их универсальными). В жилых помещениях их не ставят, но они могут быть установлены за подшивным потолком на кухне или в санузле, на чердаке, в техническом помещении рядом с гаражом и т. п. Универсальные моноблоки могут устанавливаться на полу, непосредственно у наружной стены; крепиться на строительных конструкциях (стенах). Для подвески приточных установок используются крепежные элементы: кронштейны, шпильки с анкерным креплением к потолку, резиновые втулки и др. Забор свежего воздуха в установку осуществляется непосредственно с улицы (если установка стоит, к примеру, на фасаде загородного дома) или по утепленному воздуховоду (когда оборудование смонтировано в отапливаемой зоне). Из установки воздух идет в сеть приточных воздуховодов, по которым он будет равномерно распределяться по всем помещениям коттеджа. Прокладка воздуховодов осуществляется в пространстве за подшивным потолком, причем зачастую достаточно ограничиться местными понижениями потолка по периметру вентилируемых пространств. А если на этажах в коттедже есть общие коридоры, то подающие свежий воздух воздуховоды можно проложить только за подшивным потолком в коридоре, подачу же воздуха в помещения организовать через вмонтированные в граничащие с коридором стены комнат воздухораспределительные решетки.

Примером универсальных моноблочных приточных установок вполне могут стать TLP и TAMINI от SYSTEMAIR, SAU125 A от OSTBERG, Компакт- 11В2 от АРКТОС (Россия), Minined от компании ОВИК (Россия), Эльф-6 и Эльф-9 компании ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ, ККП от ВЕЗА (Россия), Колибри фирмы ЛАБОРАТОРИЯ КЛИМАТ (Россия), ZGK/ ZGF от ROVER (Германия) и других фирм. Стоимость системы вентиляции для коттеджа площадью 200 м2, в зависимости от сложности установки, при использовании комплектующих отечественного производства может составлять порядка $1500–6000, импортного оборудования – $3500–11000.
