Тепло: рациональный взгляд

В одной системе отопления и горячего водоснабжения может быть объединено оборудование, работающее на разных видах топлива

Главные составляющие системы отопления

«Сердце» отопительной системы – котел. От него нагретый теплоноситель (вода или антифриз) с помощью циркуляционного насоса (если система с принудительной циркуляцией) или без него (естественная циркуляция) движется по трубам и отдает тепло вашему дому через отопительные приборы. Кроме вышеназванных основных элементов, в систему отопления входит еще масса других, более мелких, но необходимых для нормальной работы вещей: расширительный бак – компенсирующий температурное расширение воды, фитинги – для соединения труб, воздушные клапаны и многое другое.

Основные виды систем отопления

Выше были упомянуты системы с принудительной и естественной циркуляцией.

В системе с принудительной циркуляцией движение теплоносителя осуществляется с помощью циркуляционного насоса. Достоинства такой системы: комфорт (есть возможность поддерживать заданную температуру в каждой комнате), небольшой диаметр труб, меньшая разница температур выходящей из котла нагретой воды и возвращающейся в котел остывшей (увеличивает срок службы котла).

Основной и, пожалуй, единственный минус таких систем – насос требует наличия электричества.

В системе с естественной циркуляцией роль насоса выполняет гравитационная сила, возникающая за счет разности плотности (удельного веса) теплоносителя в подающей и обратной трубах (плотность горячей воды меньше, она легче, чем холодная). Для такой системы требуются трубы большого диаметра, и она очень тяжело поддается регулированию.

Кроме того, системы отопления могут быть открытого и закрытого типа. В первом случае для компенсации расширения теплоносителя (воды или антифриза) в системе отопления используется открытый расширительный бак. Во втором – применяется закрытый мембранный бак. В открытой системе расширительный бак должен устанавливаться в наивысшей точке системы. В закрытой же размещать мембранный бак наверху нет никакой необходимости.

Система с закрытым мембранным баком имеет массу преимуществ по сравнению с открытой.

Вот основные:

– бак можно расположить там же, где и котел, то есть нет необходимости тянуть трубу на чердак;

– нет контакта воды и воздуха, а следовательно, и возможности растворения в воде дополнительного кислорода (что продлевает срок «жизни» радиаторам и котлу);

– есть возможность создать дополнительное давление даже в верхней точке системы отопления, что уменьшает риск образования воздушных пробок в верхних радиаторах.

Способы разводки труб к радиаторам

Существует два способа разводки труб к отопительным приборам – однотрубная и двухтрубная. При двухтрубной к каждому радиатору подведено две трубы – «прямая» и «обратная». Эта разводка позволяет иметь одинаковую температуру теплоносителя на входе во все приборы. Двухтрубная разводка может быть двух типов: а) с параллельным подключением радиаторов, б) лучевая (коллекторная), когда от коллектора «лучами» к каждому отопительному прибору подводятся две трубы – прямая и обратная. Недостаток лучевой системы – большие затраты труб. Достоинство – легкая регулировка отопительных приборов и балансировка системы. При однотрубной разводке теплоноситель переходит последовательно от одного радиатора к другому, остывая при этом. Таким образом, последний радиатор в цепочке может быть значительно холоднее первого.

Если вы заботитесь о качестве системы отопления, выбирайте двухтрубную систему, позволяющую регулировать температуру в каждой комнате.

Единственный плюс однотрубной системы – более низкая цена.

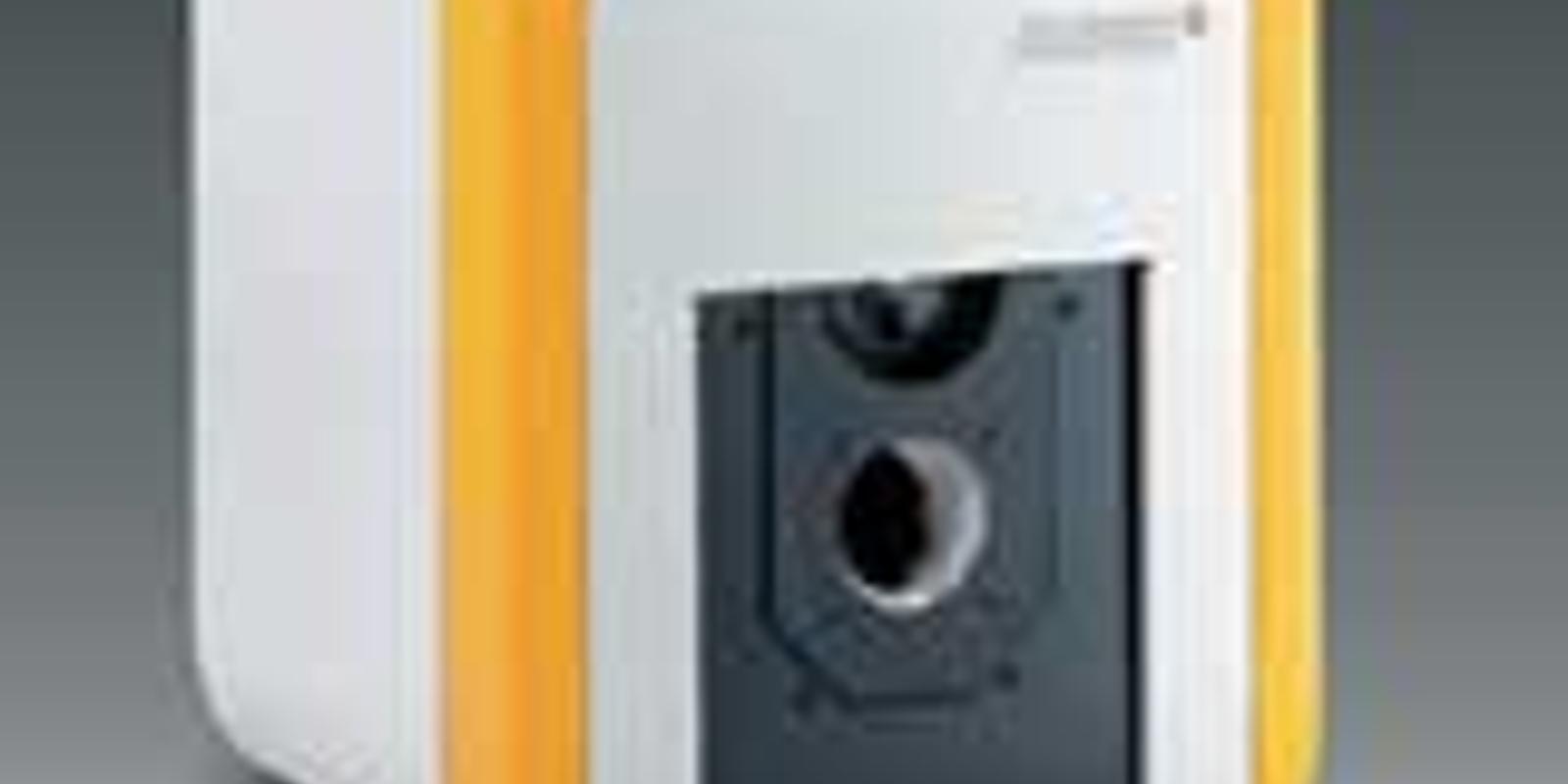

Vitola 200 – низкотемпературный водогрейный котел, работающий на жидком топливе. VIESSMANN

Отопительные котлы

Есть несколько основных параметров, характеризующих любой отопительный котел. Во-­первых, это его мощность.

Во-­вторых, топливо, на котором котел работает. Правильный выбор топлива гарантирует минимальные эксплуатационные затраты на протяжении всего срока службы отопительной системы.

В-третьих, важно определиться, каким образом в вашем доме будет обеспечиваться горячее водоснабжение (ГВС). Надо понять, понадобится ли двухконтурный котел (который отвечает как за отопление, так и за ГВС) или будет использоваться одноконтурный котел, обеспечивающий только отопление. К любому одноконтурному котлу можно подключить бойлер для нагрева большого количества воды и обеспечения комфортного ГВС.

Как определить необходимую мощность котла?

Ориентировочная мощность котла для хорошо утепленного здания при высоте потолков до 3 м определяется следующим соотношением: 1 кВт мощности потребуется для отопления 10 м². Но окончательный расчет требуемой мощности стоит доверять только профессионалам.

Кроме площади (объема) помещения, при определении необходимой мощности надо правильно учесть еще массу самых разных факторов, среди которых материал и толщина стен, количество и расположение окон и множество других параметров.

Особенно внимательным при выборе мощности надо быть в случае с газовыми котлами. В рекламных буклетах или в инструкциях на котел указывается мощность при номинальном давлении газа, которое для большинства котлов равно от 13 до 20 мбар, а реальное давление в российских газовых сетях может составлять 10 мбар, а иногда и ниже. Таким образом, котел, имеющий номинальную мощность, например 50 кВт, зачастую работает только на 2/3 своих возможностей и готов обогреть площадь только порядка 300 м².

Напольный котел для работы на газе или жидком топливе. DE DIETRICH

Как выбрать оптимальный вид топлива?

Существуют следующие варианты: газ (природный магистральный или сжиженный баллонный), жидкое (дизельное) топливо, электричество, твердое топливо (уголь, дерево, кокс и др.).

Самый дешевый энергоноситель – магистральный газ. Отопление с его использованием влечет наименьшие эксплуатационные затраты.

Если рядом с коттеджем проходит газовая магистраль, сомнений в подавляющем большинстве случаев быть не должно.

Если же природного газа нет, стоит рассмотреть варианты с электроэнергией, жидким и твердым топливом, а также со сжиженным газом.

Проанализировав все расчеты, можно сказать, что эксплуатационные расходы при использовании для отопления солярки, сжиженного газа или электричества очень близки и отличаются всего на несколько процентов.

На первый взгляд получается, что наилучший вариант, если нет магистрального газа, – электроотопление. Действительно, монтаж электрокотла проще, чем всех остальных, стоимость его ниже, специальная котельная и дымоход не нужны, да и экологии он не вредит. Все это правда, но, к сожалению, далеко не на всех участках есть возможность использовать электроотопление, так как нет достаточной выделенной электрической мощности.

Часто приходится выбирать между жидкотопливным и твердотопливным котлами. Первые не требуют регулярной загрузки топлива и легко поддаются автоматизации, а при помощи вторых можно создать систему, полностью не зависящую от электроэнергии.

Стоимость 1 кВт тепловой энергии при использовании твердого топлива очень сильно разнится в зависимости от его типа (дрова разных пород дерева, разные виды угля, пеллеты) и обычно лежит в пределах 0,5–1 руб. Цена может значительно меняться в зависимости от региона и качества твердого топлива. Кроме того, энергетическая ценность дров из различных деревьев может отличаться очень значительно, что влияет и на эксплуатационные расходы. Главный недостаток твердотопливных котлов – то, что они почти не поддаются автоматизации и загружать топливо приходится примерно каждые 6–7 часов, что не очень удобно. Зачастую твердое топливо выбирают не по стоимости, а из-за того, что другие варианты невозможны.
